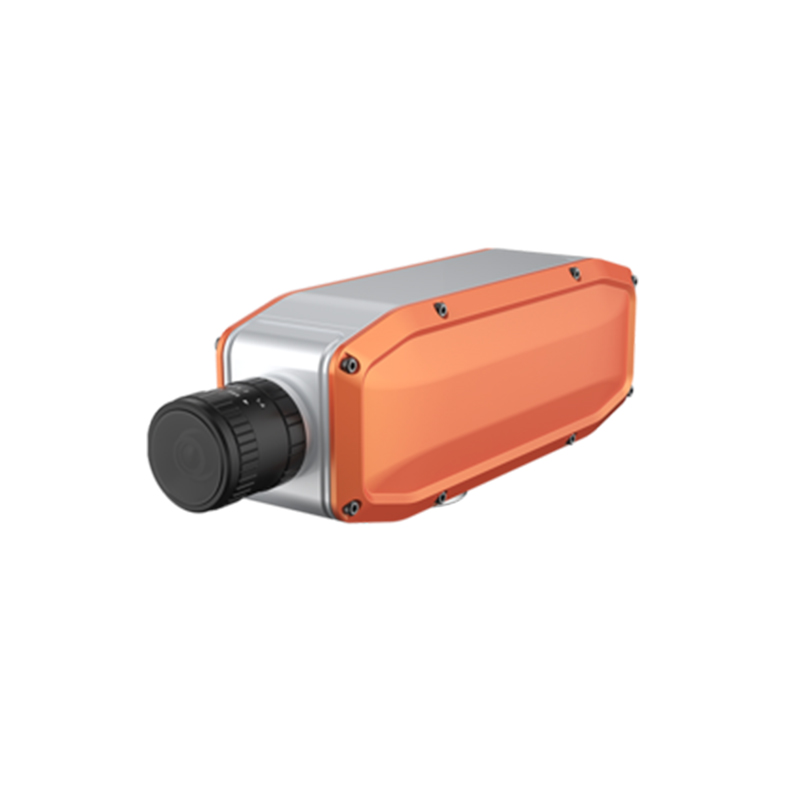

FigSpec® FS1X系列-高光谱相机（线扫描）
一、仪器特点
可见光：
· 光谱范围：400-700nm，波长分辨率优于2.5nm，可达600个光谱通道
· 采集速度：全谱段可达41HZ，波段选择后最高390Hz（支持多区域波段选择）
· 广泛应用于印刷，纺织等各种工业制品的表面颜色、纹理检测， 颜色测量单像素重复性可达dE*ab<0.1
可见光近红外（400-1000nm）：
· 波长分辨率优于2.5nm，可达1200个光谱通道
· 空间像素数可达1920
可见光近红外短波红外（400-1700nm）：
· 波长分辨率优于13nm，可达680个光谱通道
· 空间像素数可达1280
短波红外（900-1700nm）：
· 波长分辨率优于6nm，可达1024个光谱通道
· 空间像素数可达1280
短波红外（1400-2500nm）：
· 波长分辨率优于12nm，可达210个光谱通道
· 空间像素数可达320

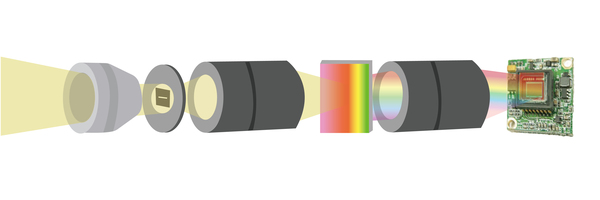

二、测量原理

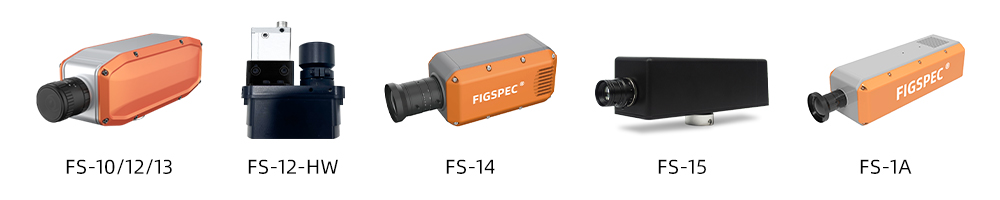

三、仪器外观
四、技术参数
型号 | FS-10 | FS-12 | FS-12-HW | FS-13 | FS-14 | FS-15 | FS-17 | FS-18 | FS-1A |
分光方式 | 透射光栅 | 透射光栅 | 反射光栅 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 | 透射光栅 |
光谱范围 | 400-700nm | 400-1000nm | 400-1000nm | 400-1000nm | 400-1700nm | 900-1700nm | 900-1700nm | 900-1700nm | 1400-2500nm |
光谱波段 | 600 | 1200 | 670 | 1200 | 680 | 512 | 1024 | 512 | 210 |
光谱分辨率(FWHM) | 2.5nm | 2.5nm | 5nm | 2.5nm | 13nm | 6nm | 6nm | 6nm | 12nm |
狭缝宽度 | 25um | 25um | 25um | 25um | 25um | 25um | 25um | 25um | 25um |
透射效率 | 50% | 60% | 60% | 60% | 60% | 60% | 60% | 60% | 60% |
杂散光 | 0.5% | 0.5% | 0.5% | 0.5% | 1% | 0.5% | 0.5% | 0.5% | 0.5% |
空间像素数 | 1920 | 1920 | 1920 | 1920 | 1280 | 640 | 1280 | 640 | 320 |
像素大小 | 5.86um | 5.86um | 5.86um | 5.86um | 5um*5um | 15um | 5um | 15um | 20um*20um |
成像速度 | 全波段41fps, ROI后可实现 390fps | 全波段41fps, ROI后可实现 390fps | 128fps | 全波段128fps, ROI后可实现 3300fps | 100fps | 579fps | 8bit/1024个波段132帧/秒,12bit/1024个波段70帧/秒,8bit/512个波段253fps,ROI后最高可达1800fps | 724fps | 509fps |
探测器 | CMOS | CMOS | CMOS | CMOS | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs |
SNR(Peak) | 500/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 300/1 |
相机输出 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | Cameralink | USB3.1 |
相机接口 | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount |
配件 | USB3.0传输线 | USB3.0传输线 | USB3.0传输线 | USB3.0传输线 | 镜头、USB线、电源 | USB3.0传输线 | 镜头、USB线、电源 | 镜头、数据线、电源、数据采集卡 | 镜头、USB线、电源 |
| ROI | 单个区域 | 单个区域 | 多个区域 | 多个区域 | 多个区域 | 单个区域 | 多个区域 | 单个区域 | / |
| 尺寸 | 长x宽x高: 22.8cmx7 cmx8.6cm | 长x宽x高: 22.8cmx7 cmx8.6cm | 长x宽x高: 85mm*74mm*45mm | 长x宽x高: 22.8cmx7 cmx8.6cm | 长x宽x高: 220mm*11 0mm*95mm | 长x宽x高: 345mm*122 mm*136mm | 长x宽x高: 16.6cmx7.5 cmx7.4cm | / | 长x宽x高: 472mm*146 mm*122mm |
| 重量 | 1250g | 1250g | 250g | 1250g | 1.3kg | 2.7kg | 700g | / | 4.4kg |
功率 | 5W | 5W | 5W | 5W | 5W | 5W | 5W | / | 36W |
五、应用领域
六、技术支持
1.一年质保
2.12小时极速售后响应
3.客服电话：4007-7272-81
4.微信公众号
