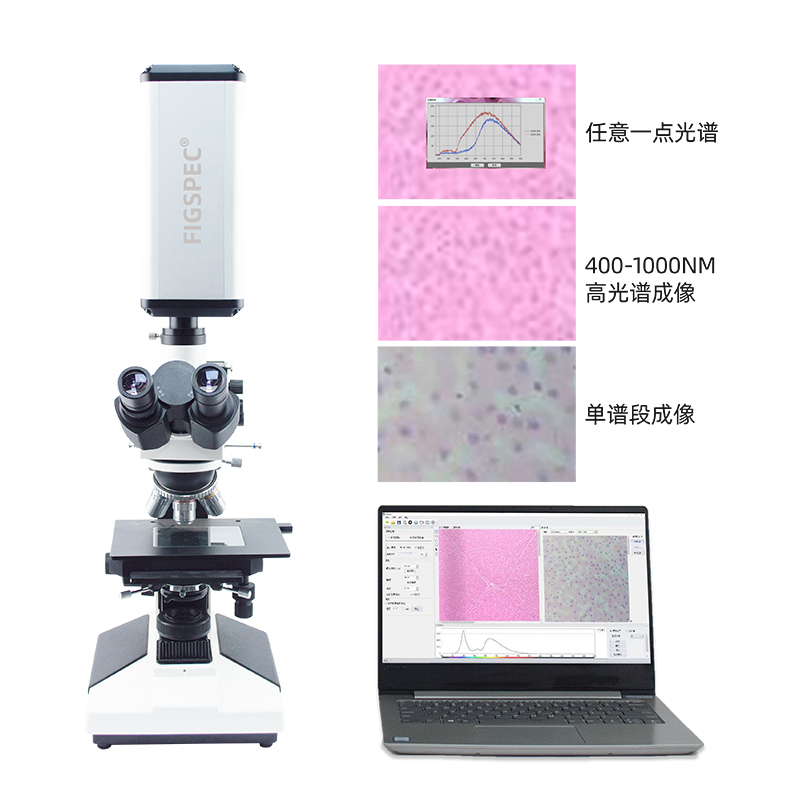

FigSpec®系列显微高光谱成像系统
▎可以对现有的生物显微镜、荧光显微镜、体视显微镜、金相显微镜等进行改造，方便地把普通显微镜改造为高光谱显微镜。
▎客户可以根据需求定制显微镜型号。
▎FigSpec®系列成像光谱仪在内部集成了视觉相机和高光谱相机，可以使用视觉相机快速预览采样图像，确定图像符合要求后再进行高光谱图像数据采集。
●将显微镜及成像光谱仪两者的优点结合，可以随时对显微图像进行高光谱数据采集。
●可以对现有的生物显微镜、荧光显微镜、体视显微镜、金相显微镜等进行改造，方便地把普通显微镜改造为高光谱显微镜。
●客户可以根据需求定制显微镜型号。
●FigSpec®系列成像光谱仪在内部集成了视觉相机和高光谱相机，可以使用视觉相机快速预览采样图像，确定图像符合要求后再进行高光谱图像数据采集。
一、系统组成
高光谱成像光谱相机（可选择FS-20/FS-22/FS-23）*1
镜头*1
显微镜（可指定任意厂家型号）*1
PC应用软件*1

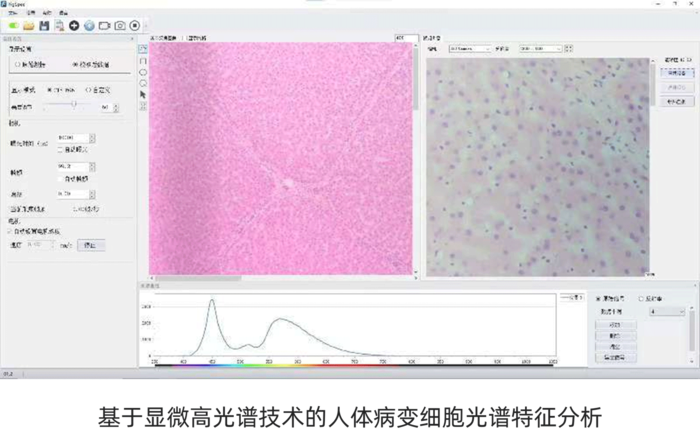

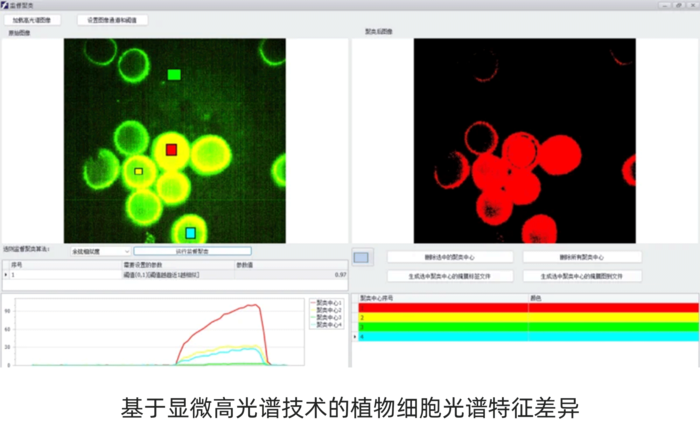

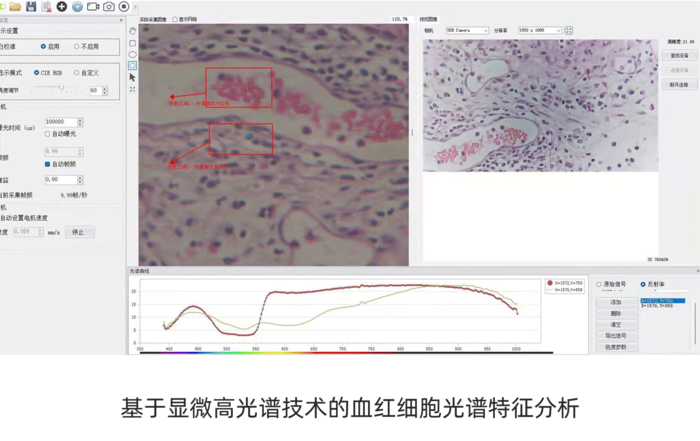

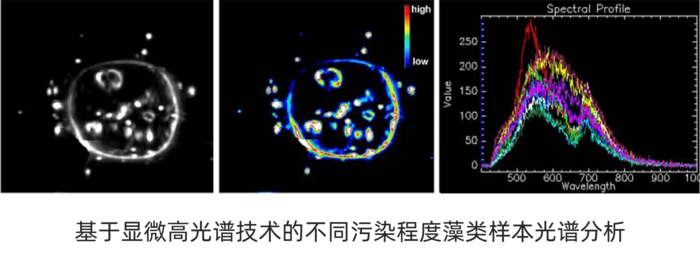

二、应用实例
三、技术参数
型号 | FS-20 | FS-22 | FS-23 | FS-25 |
分光方式 | 透射光栅分光 | 透射光栅分光 | 透射光栅分光 | 透射光栅分光 |
图像分辨率 | 480*480 | 1920*1920 | 1920*1920 | 640*640 |
动态范围 | 12 bits | 12 bits | 12 bits | 14 bits |
成像速度 | 15秒 | 15秒 | 5秒 | 5秒 |
光谱通道数 | 150 | 600 | 1200 | 512 |
光谱范围 | 400-700nm | 400-1000nm | 400-1000nm | 900-1700nm |
光谱分辨率(FWHM) | 2.5nm | 5nm | 2.5nm | 6nm |
狭缝宽度 | 25um | 25um | 25um | 25um |
透射效率 | 60% | 60% | 60% | 60% |
杂散光水平 | 0.5% | 0.5% | 0.5% | 0.5% |
像素大小 | 5.86um*5.86um | 5.86um*5.86um | 5.86um*5.86um | 15um*15um |
探测器类型 | CMOS | CMOS | CMOS | InGaAs |
传感器成像面尺寸 | 11.3*7.1mm | 11.3*7.1mm | 11.3*7.1mm | 9.6mm x 7.68mm |
标配镜头焦距 | 25mm | 25mm | 25mm | 25mm |
工作距离 | 100mm-∞ | 100mm-∞ | 100mm-∞ | 100mm-∞ |
视场角 | 25° | 25° | 25° | 17° |
最小曝光时间 | 34us | 34us | 21us | 50us |
最•大曝光时间 | 10秒 | 10秒 | 10秒 | 1秒 |
信噪比 | 600/1 | 600/1 | 600/1 | 600/1 |
数据接口 | USB3.0 | USB3.0 | USB3.0 | USB3.0 |
| 相机镜头接口 | C | C | C | C |
| 配件 | USB3.0传输线 | USB3.0传输线 | USB3.0传输线 | USB3.0传输线 |
| 成像功能 | 有ROI功能 可以实现单个区域ROI | 有ROI功能 可以实现单个区域ROI | 有ROI功能 可以实现单个区域ROI | 有ROI功能 可以实现单个区域ROI |
| 辅助成像功能 | 辅助取景摄像头 实现对拍摄区域的监控 | 辅助取景摄像头 实现对拍摄区域的监控 | 辅助取景摄像头 实现对拍摄区域的监控 | 辅助取景摄像头 实现对拍摄区域的监控 |
| 供电方式 | 内置电池供电 | 内置电池供电 | 内置电池供电 | 内置电池供电 |
| 主机尺寸* | 255mm*138mm*107mm | 255mm*138mm*107mm | 255mm*138mm*107mm | 335mm*182mm*143mm |
| 重量** | 小于2.8kg | 小于2.8kg | 小于2.8kg | 小于5.3kg |
*尺寸不含镜头和提手 **重量不含镜头
四、技术支持
1.一年质保
2.12小时极速售后响应
3.客服电话：400-7727-281
