  • 道路交通颜色检测之道路交通标线检测

  • 信息来源:管理员   浏览次数:0    发表时间:2019-07-29
  • 一、道路交通标线介绍



    标线定义




           交通标线(Traffic Index Line)是指在道路的路面上用线条、箭头、文字、立面标记、突起路标和轮廓标等向交通参与者传递引导、限制、警告等交通信息的标识。其作用是管制和引导交通,可以与标志配合使用,也可单独使用。

    交通标线



    标线分类




    按标线材料

    a)溶剂型涂料标线

    b)热熔型涂料标线

    c)水性涂料标线

    d)双组份涂料标线

    e)预成型标线带标线

    按标线用途

    a)非反光标线

    b)反光标线

    c)突起振动标线

    d)防滑标线

    e)雨夜标线

    f)其他标线

    按标线设置方式


    a)纵向标线
    b)横向标线
    c)其他标线





    二、质量要求

           《道路交通标线质量要求和检测方法GB/T 16311——2009》规定的质量要求如下:



    基本要求

    1、标线设计应符合GB 5768.3的规定。

    2、使用的标线材料应符合GB/T 24717、JT/T 280、JT/ T 712等相关标准的要求。



    外观质量

    1、标线应具有良好的视认性,颜色均匀、边缘整齐、线型规则、线条流畅。

    2、标线涂层厚度应均匀。无明显起泡、皱纹、斑点、开裂、发粘、脱落、泛花等缺陷。

    3、反光标线的面撒玻璃珠应均匀,其性能和颗粒分布符合GB/T 24722的要求。



    外形尺寸

    1、标线实际位置与设计位置的横向允许误差为±30mm。

    2、标线的宽度允许误差为(0~5mm)。

    3、标线长度以及间断线纵向间距的允许误差见表1。

    4、其他标线尺寸的允许误差不超过±5%。

    5、标线设置角度的允许误差为±3º。



    色度性能

    1、标线的颜色包括白色、黄色、橙色、红色和蓝色。在规定的使用期限内,标线不应出现明显的变色。

    2、标线各种颜色的表面色,其色品坐标和亮度因数宜在下表规定的范围内。

    三、检测方法



    取样方法

    1、纵向实线或间断线

           测量范围小于或等于10km时,以整个测量范围为一个检测单位,在标线的起点、终点及中间位置,选取3个100m为检查区域,再从每个检查区域中随机选取10个测试点:测量范围大于10km时,取每10km为一个检测单位,分别选取检查区域和测试点。

    2、图形、字符或人行横道

           以每1500㎡标线面积为一个检测单位,从每个检测单位中选取3个有代表性的图形、字符或人行横道线为核查区域,再从每个核查区域中随机选取5个测试点。



    外观质量

           目测标线的外观,应符合《GB/T 16311——2009》5.2.1~5.2.3规定的外观质量要求。



    外形尺寸

           用分度值不大于0.5mm钢卷尺测量抽样检测点上的标线所在位置、标线宽度及间断线的实线段长度、纵向间距以及其他标线的尺寸,取其算术平均值,其误差应符合GB/T 16311——2009》5.3.1~5.3.4的规定

           用测量精度为±0.5°的量角器测量标线的角度,取其算术平均值,其误差应符合GB/T 16311——2009》5.3.5的规定。



    色度性能

           《GB/T 16311——2009》规定道路交通标线的表面色,采用标准照体D6545/0照明观测条件的测量仪,测取每个抽样监测点的色品坐标和亮度因数,求算术平均值

    三、色差仪应用于道路交通标线表面色检测



            彩谱45°/0°分光测色仪是一款45°/0°光学结构的分光测色仪,45°/0°几何光学结构与视觉感知色值为一致。观察光源高达23种,含标准D65道路交通标线规定的观测光源。

       彩谱45°/0°分光测色仪CS-800C和CS-600C



    下面介绍彩谱45°/0°分光测色仪的测量步骤

    第一步:黑白校准

           将仪器测试口放在黑腔上,按“Enter”键进行校准,短鸣嘀声后完成;黑校准完成后,将仪器测试口放在白板上,按“Enter”键进行校准,短鸣嘀声后完成白校准。

    黑白校准

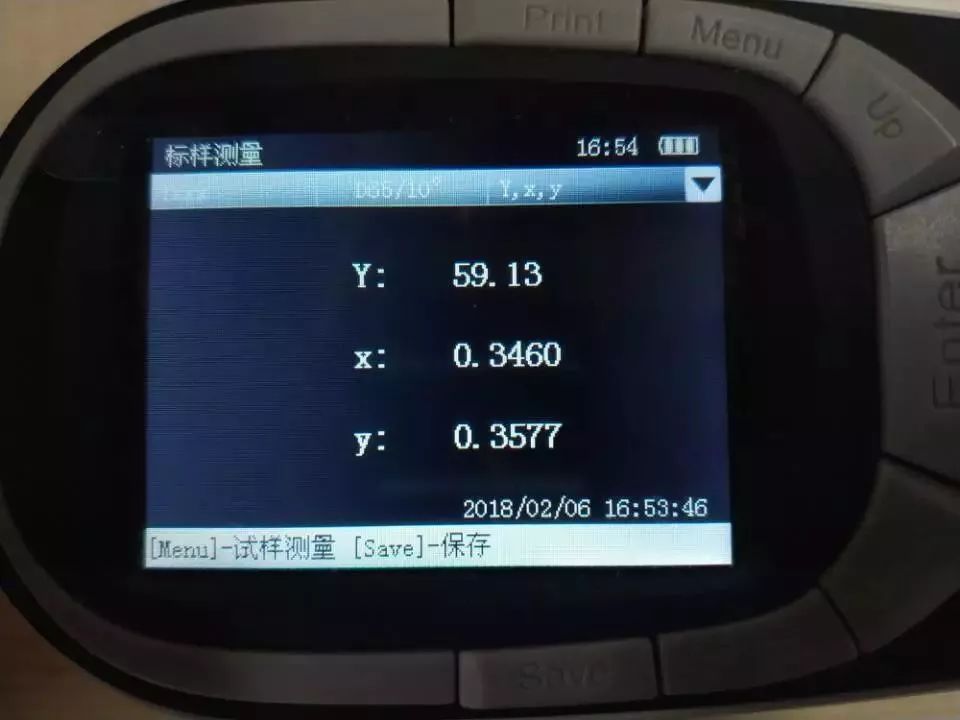

    第二步:标样测量

           在主页面,通过Up、Down选择键,选择“设置图标”。Enter键进入“设置”界面,选择“Yxy”,然后退出到主页面进入“测量界面”,点击测试键,测量样品。



    测试标样



    第三步:试样测量

          点击“menu键”进入测试试样界面,测试试样。

    测试试样

           简单三个步骤,轻松测出道路交通标线的色品坐标x、y的值,Y/100就可以得到我们要测的亮度因数。从而完成道路交通标线颜色的质量检测。

           杭州彩谱科技有限公司所研发生产的色差仪、分光测色仪、光泽度计、雾度计等产品在国内印刷、涂料、汽配、金属、家电、食品安全、医学检验等行业和科研机构得到广泛应用。公司坚持不懈地进行技术研发和提升品牌服务确保了公司产品的稳定性。彩谱致力于以领先的技术为用户提供优质的产品和服务。彩谱科技愿与您共同发展、携手共赢!
